光学低通滤波器(optical Low Pass Filter,OLPF)

当我们在使用智能手机、直播相机、拍照数码相机,数码摄像机,监控摄像头等CCD或CMOS光感应元件取像时,由于CCD&CMOS的像素是离散的,所以根据奈奎斯特抽样定理CCD&CMOS所能分辨的最高空间频率是它的空间采样频率的1/2即奈奎斯特极限频率。若图像的空间频率高于奈奎斯特极限频率在传感器上高频部分将被反射到基本频带造成图像周期频谱交叠即混频现象,即出现莫尔条纹,导致图像质量降低,不符合人眼感观,所以需在CCD&CMOS前加上光学低通滤波器,以提高图像质量

   当我们在使用智能手机、直播相机、拍照数码相机,数码摄像机,监控摄像头等CCDCMOS光感应元件取像时,由于CCD&CMOS的像素是离散的,所以根据奈奎斯特抽样定理CCD&CMOS所能分辨的最高空间频率是它的空间采样频率的1/2即奈奎斯特极限频率。若图像的空间频率高于奈奎斯特极限频率在传感器上高频部分将被反射到基本频带造成图像周期频谱交叠即混频现象,即出现莫尔条纹(如下图),导致图像质量降低,不符合人眼感观,所以需在CCD&CMOS前加上光学低通滤波器(OLPF),以提高图像质量,因其光学低通滤波器(OLPF)有如下几个优点,所以被广泛应用于光学拍照&摄像&直播相机等领域

莫尔条纹示意动画 光学低通滤波器工作原理示意图

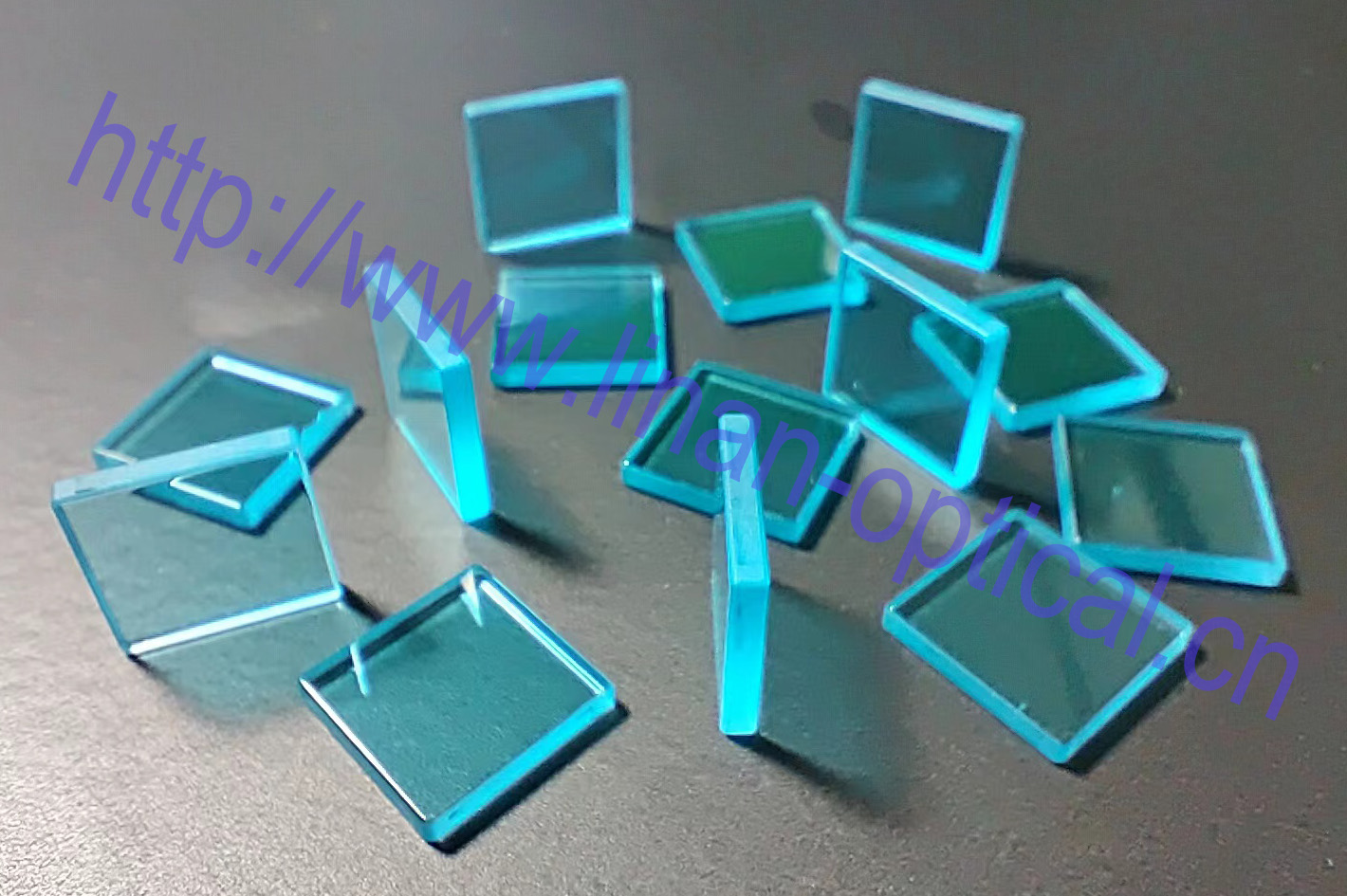

      1.因为光学低通滤波器(OLPF)是消除混频(莫尔条纹)现象的有效的手段,一般由一片或多片不同切割角度的石英晶体晶片胶合组成,固定 CCD&CMOS传感器的前面。其工作原理为当目标图象信息的光束经过光学低通滤波器(OLPF)后产生会发生双折射反应(分为寻常光o光束和异常光e光束,我们俗称为分光点)。根据CCD&CMOS像素尺寸的距离和感光面积计算出抽样截止频率,同时也可根据特定公式计算出o光和e光分开的距离,从而决定石英晶体晶片的切割角度及厚度以改变入射光束将会形成差频的目标频率,达到减弱或消除低频干扰条纹的目的(特别是彩色CCD&CMOS出现的伪彩色干扰条纹)

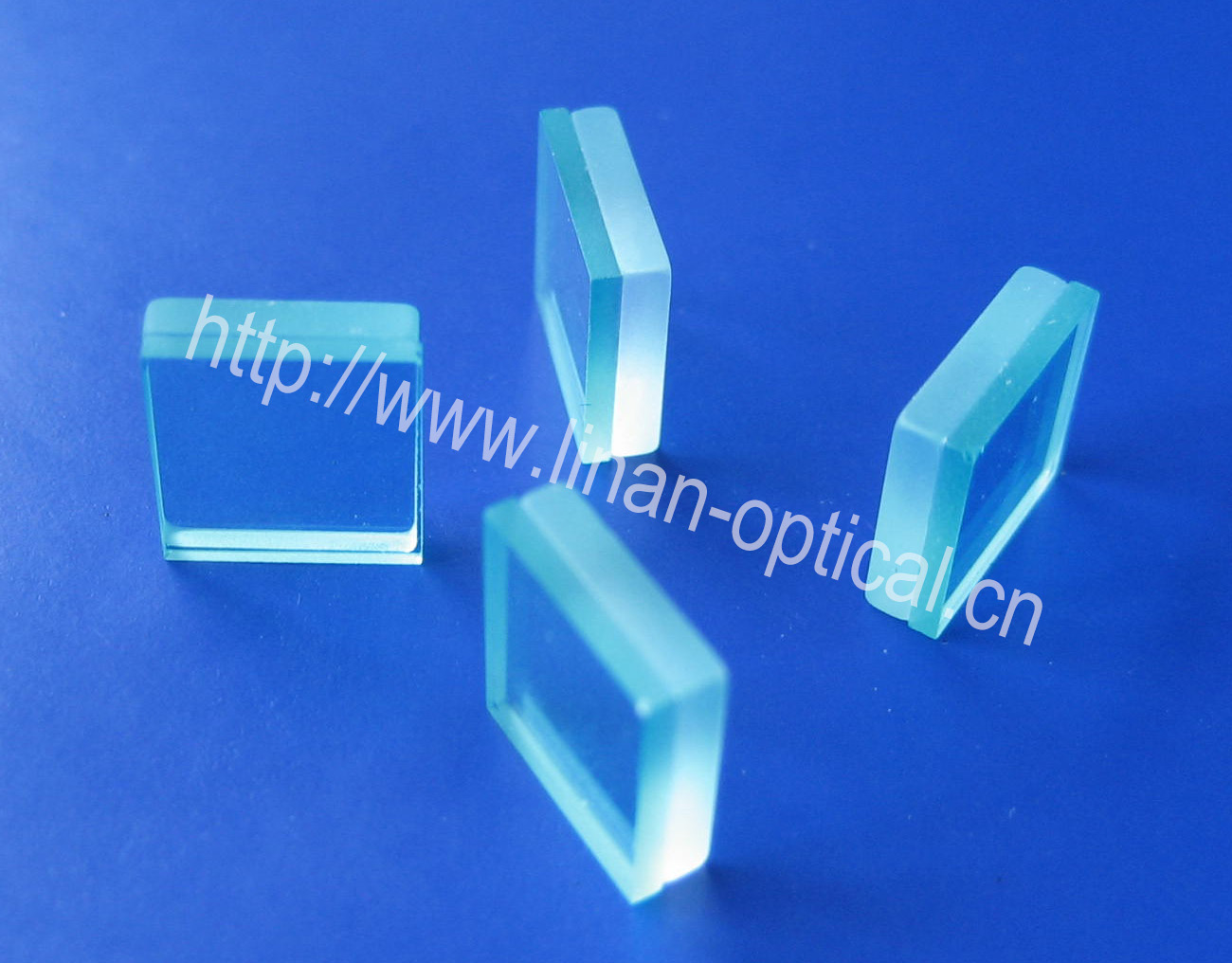

OLPF原材料,石英晶体(俗称 水晶)

       2. 除了要考虑光学低通滤波器(OLPF)的频率特性以外,还应考虑它的光谱特性,因为CCD&CMOS光感应元件拍摄彩色景物时能侦测到人眼所不能侦测的红外线部份,会导致D.S.P无法算出正确颜色而出现颜色失真,不符合人眼感观。

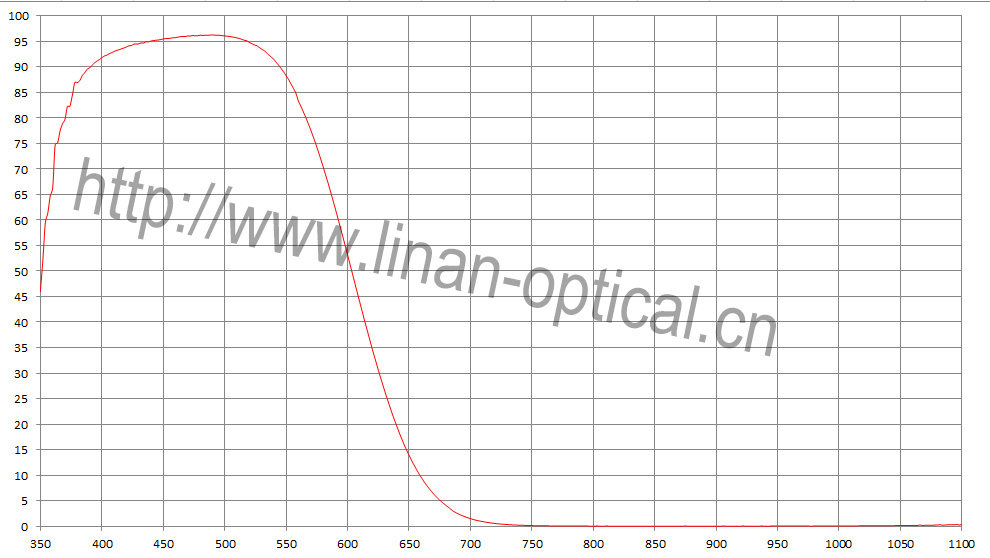

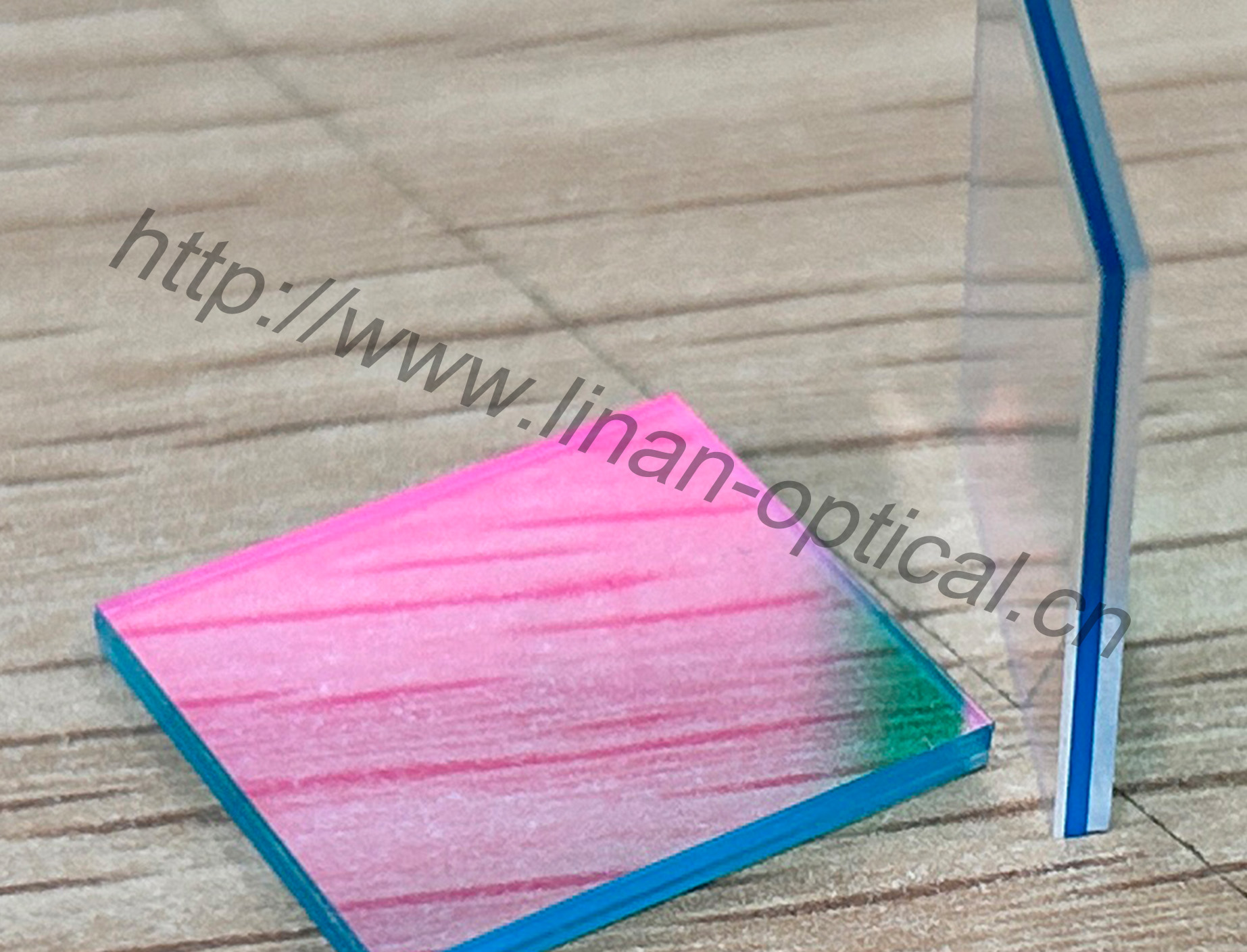

       3.所以必须将人眼无法侦测的红外线部份除去,故一种方法为在OLPF表面镀上红外截止膜(IR-CUT Filter),将其红外线部份反射掉,只留符合人眼条件的(通常为420~680nm)可见光部份通过,我们通常称为反射式滤光片;另一种方法即是为OLPF配上一片蓝玻璃(我们通常称为吸收式滤光片),因其蓝玻璃本身材料特性为吸收红外线(而不是反射式可能造成图像诡影的产生),因此于入射光角度对于光谱特性的影响较小,图像色彩还原性更佳,使影像呈现的色彩更符合人眼的感觉,还您一个真实的绚丽多彩视觉盛宴!

NO.

项目

内容

备注

1

外形尺寸

1mm*1mm~50mm*40mm

7mm*7mm尺寸以下多适应于医疗内窥镜领域

2

厚度

0.25mm~

最大厚度可根据系统需要定制

3



1~多层胶合

可根据实际应用选择

4



AR-Coating

IR-Cut Coating

UV-IR Coating

可根据实际需求定制镀膜

5

蓝玻璃

可选择与蓝玻璃胶合进行红外截止,也可选择上述镀膜解决

一般与蓝玻璃胶合,需镀制AR增透膜,以减少反射

6

表面标准

美军标:40/20   20/10  10/5

可根据客户图纸需求检验

7

包装方式

吸塑盒真空包装

保护膜贴膜包装等



备注

  1. 光学低通滤波器(OLPF)与玻璃镀膜而成的IR-Cut Filter最大的区别是OLPF因为受原材料的影响,所以有规格尺寸的限制。
  2. OLPF的配置与CCD&CMOS型号配合紧密,每一个型号的CCD&CMOS需配备相对应的符合该芯片参数的OLPF,才能达到最好的图像效果。
  3. 我司可代客户进行CCD&CMOS与OLPF进行贴合,以保证OLPF贴在芯片上的安全性(不会发生使用一段时间OLPF掉落的情况),通光性以及表面的洁净度等
